Настройка подвески велосипеда

Для начала расскажем немного про конструкцию амортизаторов и вилок велосипеда.

Демпфирование вилки обеспечивается за счет масляного картриджа. Картриджи бывают с открытой масляной ванной, когда для смазки ног и для демпфирования используется одно масло и с закрытой ванной — для смазки одно масло, для демпфирования — другое. Задние амортизаторы всегда с закрытой ванной.

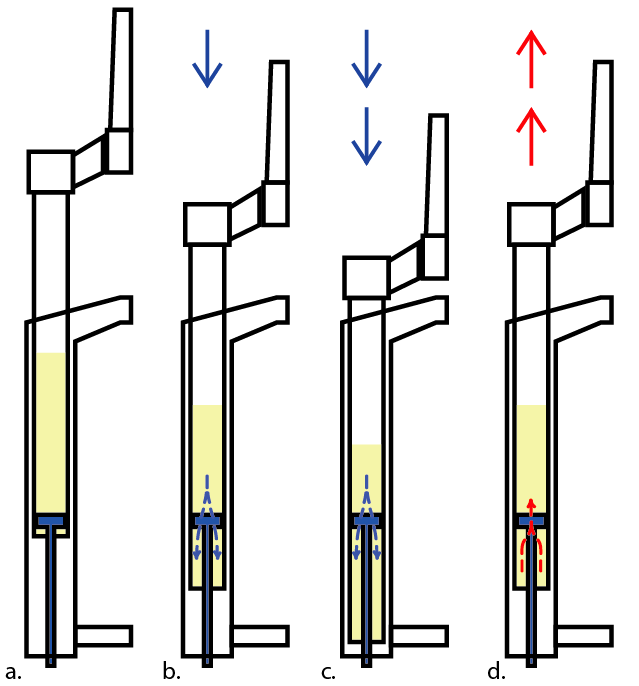

Посмотрим на то, какие процессы происходят в демпфере во время сжатия и отбоя вилки. Для примера мы взяли вилку с закрытой масляной ванной и упростили схему, объединив клапаны компрессии и сжатия в одном поршне:

1. Начальное состояние, вилка в исходном положении.
2. Сжатие вилки. Масло перетекает через компрессионные клапаны поршня в образующуюся полость под поршнем.
   Размер отверстий и жесткость клапанов определяют способность вилки смягчать удары, обрабатывать неровности и сопротивляться раскачке при педалировании.
3. Завершающая стадия сжатия. Как только сжатие прекращается, компрессионные клапаны закрываются и открывается клапан отбоя (отскока) вилки.
4. Масло перетекает обратно через клапаны отскока.
   Размер отверстий и жесткость клапана отскока задают скорость возвращения вилки в исходной положение.

Виды настроек

В зависимости от типа велосипеда, класса амортизатора и вилки вашего велосипеда вам доступны несколько настроек из списка:

1. Настройка жесткости.
2. Настройка негативной пружины (воздушная двойная камера).
3. Отскок.
4. Отскок с раздельными высоко- и низко-скоростными контурами.
5. Компрессия общая.
6. Компрессия с раздельными высоко- и низко-скоростными контурами.
7. Компрессия с фиксированными положениями.
8. Блокировка с регулируемым порогом срабатывания.
9. Регулировка хода.
10. Боттомаут (антипробой)
11. Частичная блокировка вилки.
12. Преднастройка демпфирования путем изменения жесткости клапанов.

Последовательность настройки подвески

Алгоритм настройки амортизаторов велосипеда всегда одинаков. Если вы получили новую вилку или просто решили проверить настройки, следует придерживаться следующего порядка действий:

1. Установка сэга
2. Настройка отскока
3. Регулировка компрессии

Установка сэга
Настройка вилки или заднего амортизатора начинается с установки сэга. Сэг это величина сжатия подвески под вашим весом. Сэг устанавливают в диапазоне от 20% до 30% от хода подвески. Если ход вилки составляет 100мм, то под вашим весом вилка должна проседать на 20мм-30мм. Чем больше сэг вы устанавливаете, тем мягче будет работать подвеска.

• Сэг измеряется в полной экипировке.
• Нельзя запрыгивать на велик. Необходимо аккуратно встать на педали посередине байка так, что бы вы с одинаковым усилием давили на руль и на педали. В таком положении производится замер текущего сэга и при необходимости производится регулировка жесткости.
• И вилка и задний амортизатор настраиваются под одинаковый сэг. Не рекомендуем сходу делать вилку или аморт жестче, в начале попробуйте рекомендуемые настройки и поймите, что бы вы хотели изменить в работе подвески.

Настройка отскока
Эта регулировка производится строго после установки необходимой жесткости. Выставьте отскок в самое быстрое положение и начинайте замедлять отскок до тех пор, пока вилка и амортизатор не перестанут издавать стук в конце разжатия. Стук пропал? Если вы производите настройку впервые, замедлите отскок еще на 2-3 щелчка в качестве перестраховки. Попробуйте проехаться и выполнить привычные действия (сделать баннихоп, проехать на мануале; съезжание с поребрика не самый лучший показатель). Попробуйте проехать по хорошо знакомым вам местам, чтобы почувствовать изменения. Сложно сказать что точно вы должны почувствовать, так как на это влияет очень много факторов. Подвеска должна возвращаться довольно быстро, но при этом вас точно не должно выкидывать из седла, а руль не должен пытаться допрыгнуть до вашей челюсти.

• Если вы изменили жесткость, проверьте скорость отскока.
• Недорогие амортизаторы могут стучать даже на довольно медленном отскоке, это может быть как особенностью конкретной модели, так и признаком что пора обратиться в сервис.

А еще бывает двухконтурные отскок. В таком амортизаторе низко-скоростной отскок отвечает за разжатие во всем диапазоне работы, а высоко-скоростной - работает в экстремальных ситуациях, позволяет улучшить стабильность при сильных резких ударах.

Настройка компрессии (сжатия)
Если на вашем велосипеде присутствуют настройки компрессии, да еще и с раздельными настройками высоко- и низко- скоростными контурами, можем вам позавидовать и посочувствовать одновременно. Наличие большого количества настроек позволяет добиться очень хорошей работы подвески, но в то же время потребуется значительно больше времени, а также опыта и четкого понимания что вы хотите получить от велосипеда.

Если в двух словах, то регулировка компрессии задает пропускную способность клапана, через который проходит масло при сжатии вилки (амортизатора). Как вы уже наверное догадались, существуют картриджи у которых два контура компрессии: один отвечает за низко-скоростное сжатие (раскачка при педалировании, проваливание в поворотах и на ступенях,...), второй за высоко-скоростное сжатие (ямы, выбоины, дропы, прыжки). Разделение довольно условное, но думаю вы уловили разницу. Если рассмотреть конструктивно, то низко-скоростная компрессия - клапан, через который масло протекает всегда, а высоко-скоростная компрессия - это подпружиненный клапан, который открывается при определенной повышенной нагрузке (как раз мы и настраиваем порог открытия клапана).

А что это дает на практике? Правильно настроенная компрессия обеспечивает мягкое приземление после больших прыжков, при этом подвеска не проваливается в поворотах и в целом вы чувствуете "упругость" и обратную связь от колес.

Вам знакома ситуация, когда вы не чувствуете как едет ваш байк и не можете предсказать его поведение на следующем препятствии? Самое время пересмотреть настройки компрессии.

Рассмотрим алгоритм настройки в зависимости от наличия регулировок на вилке:

• Регулировка компрессии общая (Compression).
  Как правило это одна регулировка синего цвета. Отвечает за работу вилку во всем диапазоне. Рекомендуем начинать с полностью "открытого" (мягкого) положения. Прокатитесь по знакомой тропе, запомните ощущения. Затем установите компрессию в среднее положение и еще раз прокатитесь. Почувствовали изменения? Улучшился контроль? Значит сделали все правильно.
• Компрессия с раздельными высоко- и низко-скоростными контурами (High / Low Speed Compression).
  "Закрывайте" низко-скоростную компрессию для уменьшения раскачки и улучшения стабильности в поворотах. "Открывайте" в случае, когда появляются ощутимые неприятные вибрации и тряска на руле.
  С высоко-скоростной компрессией будет посложнее, из-за того что влияние настроек не почувствовать сразу. Изменения проявляются только при довольно агрессивной езде.
• Компрессия с фиксированными положениями.
  Подобные решения стали все чаще появляться на вилках и амортизаторах, они позволяют быстро и на ходу ощутимо изменить поведение велосипеда. Как правило у такой регулировки 3 положения: открыто, платформа, заблокировано. Названия даны условно с целью дать представление о работе такой настройки. Например у вилок Fox с картриджем Fit компрессия имеет следующие положения: Descendant, Trail, Climb - Спуск, Трейл, Подъем. Это заметно упрощает настройку подвеску без особых компромиссов.



Во время настройки компрессии не забывайте про жесткость вилки, которую настраивали в самом начале. Если вы уже подошли к максимально жестким настройкам компрессии, скорее всего стоит вернутся на первый этап - добавить жесткости и заново вернуться к сжатию.

Что еще возможно настроить на подвеске велосипеда

Блокировка вилки не дает как таковой регулировки, но некоторые блокировки имеют настраиваемый порог срабатывания, который позволяет вилке отработать удар в заблокированном положении (пример: RockShox Floodgate).

Воздушные пружины типа DualAir, у которых накачивается не только основная пружинящая камера, но и негативная - отвечающая за мягкое возвращения вилки в начальное положение. Небольшим изменением давления в негативной камере можно добиться улучшения работы вилки на мелких неровностях.

Настройка боттомаут (Bottom Out) отвечает за прогрессивность амортизатора и стойкость к пробою. Настройка работает за счет изменения объема камеры воздушной пружины (на вилке) или компенсационного бачка (на заднем амортизаторе). Правильно настроенный антипробой не позволяет вилке пробиваться на «жести» и позволяет вилке работать на весь ход.

Регулировка хода как правило не приводит к серьезным изменениям в работе вилки и перенастройка отскока или жесткости не требуется.

Многие серьезные производители рам конструируют подвеску с учетом конкретной модели амортизатора, демпфер которых настраиватся под работу на конкретной раме. Такая завязка позволяет заметно улучшить общую работу подвески. Если вы задумались о замене амортизатора, обратите внимание на наличие преднастроек, если они есть то обозначаются отдельными стикерами (пример: MM, L-S и тп.). Иначе апгрейд может привести к непредсказуемым результатам.

Подвеска должна работать

Настройка амортизаторов это постоянный процесс. Ваше катания никогда не стоит на месте, новые навыки могут потребовать внести изменения в настройки подвески и это абсолютно нормально. Совет один: пробуйте, запоминайте, экспериментируйте.
