Настройка подвески GiddyUp велосипедов Transition

Поздравляем вас с приобретением нового велосипеда Transition с подвеской GiddyUp. Для достижения наилучшей работы вашего велосипеда и получения максимального удовольствия от катания предлагаем ознакомиться с инструкцией по базовой настройке подвески GiddyUp.

Не существует каких-то «абсолютных» однозначных настроек, все наши рекомендации могут немного варьироваться в зависимости от различных факторов, например, от температуры воздуха, точности манометра вашего насоса, а также стиля катания. Важно поддерживать постоянные настройки подвески, настроив ее один раз, проверяйте настройки каждый раз, когда катаетесь. Следите за настройками вашего байка, и чем дольше вы будете кататься на этих конкретных значениях параметров подвески, тем лучше вы будете чувствовать, как любые изменения настроек влияют на работу велосипеда.

Невозможно с первого раза идеально настроить подвеску. Данная инструкция является только отправной точкой и задает правильное направление настройки.  Мы постараемся помочь вам разобраться с основами работы и настроек подвески вашего велосипеда. Во время настройки подвески помните несколько важных моментов:
  • Не забывайте подвигать резиновое колечко на штоке амортизатора к пыльнику, чтобы видеть, на сколько хода работает ваша подвеска на трейле. Независимо от стиля катания, при идеальной настройке подвеска должна срабатывать на весь ход один и два раза за спуск. Если этого не происходит, вы не используете возможности вашей подвески на 100 процентов. Но пробои подвески должны быть ожидаемы. Если подвеска срабатывает на весь ход слишком часто, значит, вы недостаточно накачали воздушную пружину либо неправильно  настроили демпфирование компрессии, это скажется на качестве катания. Срабатывание подвески на весь ход передвинет индикаторный о-ринг на самый конец штока амортизатора или вовсе столкнет его со штока.
GU_01.jpg GU_02.jpg

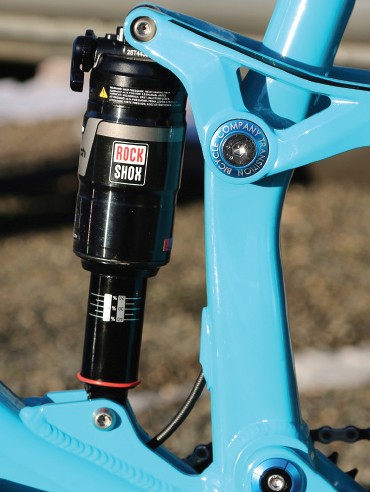

Подвеска не работает на весь ход.                          Подвеска срабатывает на весь ход.
  • В общем случае, мы рекомендуем настраивать сэг немного больше, чем на других трейловых велосипедах, так что не удивляйтесь цифрам в таблице. Мы всесторонне все протестировали и определили, что такие настройки наилучшим образом подходят для большинства стилей катания.
  • В процессе настройки и проверки сэга подвески убедитесь, что покрышки накачаны до рабочего давления, и байк стоит на ровной гладкой поверхности. Наденьте на себя всю экипировку, в которой вы обычно катаетесь, и полностью упакованный рюкзак, не забывая наполнить гидратор водой. В таблице по быстрой настройке велосипеда «вес райдера» как раз соответствует вашему весу с полной экипировкой.
  • Старайтесь всегда пользоваться одним и тем же насосом высокого давления для настройки воздушных пружин. Даже два насоса одинаковой модели могут быть откалиброваны по-разному. Не стоит надеяться, что полученное на вашем насосе значение давления для идеального сэга будет универсальным при накачке любым другим насосом.
  • На вашем велосипеде установлен задний амортизатор Rock Shox с воздушной пружиной Debonair. Модели с Debonair отличаются от обычных амортизаторов Monarch увеличенным объемом негативной камеры. При каждом серьезном изменении давления в воздушной камере необходимо несколько раз сжать и разжать подвеску, затем проверять установившееся давление. Если пропустить этот шаг, показания манометра будут некорректными. Увеличив или уменьшив давление в амортизаторе, отсоедините насос и прожмите подвеску 5-10 раз, чтобы уравнять давление в камерах амортизатора, затем снова подсоедините насос и проверьте показания манометра. Довольно веселое занятие, к тому же все окружающие будут думать, что вы очень серьезно относитесь к настройке подвески.
Настройка вилки
Начните с рекомендованных производителем настроек под ваш вес, обычно рекомендованные значения указаны в табличке на правой штанине вилки. Если на вилке нет таблички с рекомендованными настройками, найдите рекомендации по настройке сэга вилки в инструкции к вилке. Обычно значения сэга находятся в пределах 20-40%.

Проверка сэга задней подвески и амортизатора
1. Уберитесь, что все настройки компрессии находятся в открытом (минимальном) положении.
2. Установите регулировку скорости отскока амортизатора в относительно быстрое положение. В идеале, если вы сожмете подвеску, оперевшись руками на седло, и резко потяните седло вверх, колесо не должно успевать оторваться от земли (до того момента, как амортизатор полностью разожмется). Старайтесь не настраивать отскок слишком медленно. На данном этапе – чем быстрее, тем лучше, более открытая и быстрая настройка отскока позволит амортизатору лучше отрабатывать неровности.

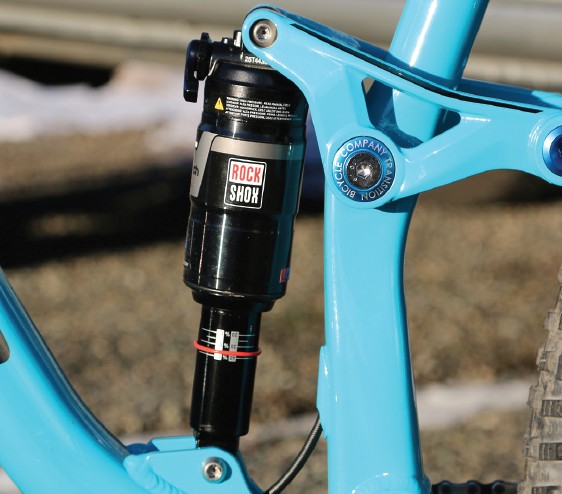

Индикаторный о-ринг около пыльника амортизатора.

3. Поднимите красный индикаторный о-ринг вверх по штоку до контакта с  пыльником на воздушной камере амортизатора. Сядьте в седло, немного подвигайтесь на байке. Затем наклонитесь и снова поднимите о-ринг вверх к пыльнику амортизатора. Затем сядьте на байк в нейтральную позицию и поднимите обе ноги с земли. Аккуратно слезайте с велосипеда, постарайтесь дополнительно не сжать при этом подвеску.
4. Проверьте, в каком месте на штоке остался красный о-ринг.

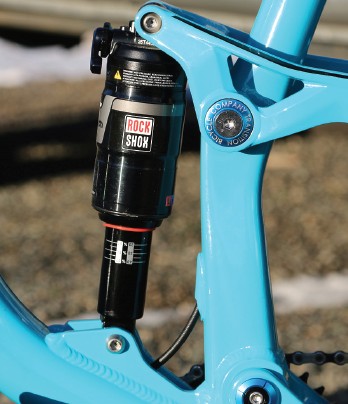

Правильно настроенный сэг 35%.

5. Это сэг вашей подвески. Если на амортизаторе отсутствует шкала сэга, воспользуйтесь линейкой для измерения: сэг будет определяться как отношение расстояния о-ринга от пыльника к полному ходу штока (в процентах).
6. Если сэг оказался больше рекомендованного значения, подкачайте немного воздушную пружину. Если же значение в процентах меньше рекомендованного, вам нужно спустить лишнее давление из амортизатора.

Настройка сэга амортизатора
1. Прикрутите насос к ниппелю накачки амортизатора. Если у вас цифровой манометр на насосе, убедитесь, что он включен, прежде чем подключить насос к амортизатору. Если сэг вашего амортизатора был немного меньше рекомендованного значения, вам необходимо спустить немного воздуха из воздушной камеры амортизатора. Если вы совсем немного не попали в сэг, спустите 5-10 psi. Если вы промахнулись с настройкой довольно сильно, можете сразу спускать 20-50 psi. Для стравливания давления используйте специальную кнопку выпуска воздуха, нажимая на нее аккуратно и медленно.
2. Настроив давление, отключите насос от ниппеля накачки и прожмите несколько раз подвеску, чтобы уравнять давление в позитивной и негативной камерах. Повторите пункты по проверке сэга, если значение все еще не соответствует рекомендованному, еще раз подстройте давление в воздушной пружине.
3. Установив правильное давление в амортизаторе, можно садиться на байк и ехать катать. Не забудьте накрутить защитный колпачок на ниппель накачки амортизатора и взять с собой насос высокого давления, чтобы более точно настроить подвеску во время катания по трейлам.

Настройка скорости отскока амортизатора
1. В разумных пределах настройка скорости отскока является личным предпочтением конкретного райдера. Скорость отскока также зависит от давления в воздушной пружине вилки или амортизатора. Чем меньше давление в пружине, тем менее заметен эффект каждого клика регулятора отскока на скорость разжатия подвески. Например, при конкретном положении регулятора отскока скорость разжатия амортизатора будет меньше при давлении в пружине 140 psi, чем при том же положении регулятора, но при давлении в пружине 170 psi. Важно помнить, что щелчки настройки скорости отскока всегда отсчитываются от полностью закрытого (самого медленного) положения регулятора, и никогда от полностью открытого положения.
2. Хорошим ориентиром для начальной настройки отскока является следующая процедура. Станьте сбоку от велосипеда и прожмите вилку и подвеску руками, затем постарайтесь оторвать колеса от земли. У вас не должно получиться это сделать до того момента, как вилка и амортизатор разожмутся на весь ход.
3. Если отскок слишком медленный, амортизатор не будет успевать разжиматься до первоначального состояния после сжатия от кочки или удара. Это явление называется «складывание подвески», особенно хорошо оно чувствуется на серии повторяющихся ударов средней силы, подвеска кажется туповатой, а иногда может и вовсе казаться, что она перестала работать. В этом случае поверните регулятор отскока против часовой стрелки, чтобы увеличить скорость разжатия амортизатора.
4. Если отскок слишком быстрый, вам будет казаться, что вы едете на пружинке. Заднее колесо будет выбрасывать с каждой кочки, оно будет беспорядочно прыгать на серии препятствий, поскольку после сжатия подвеска слишком быстро возвращается обратно, и колесо ударяется в следующее препятствие с еще большей силой. В этом случае вам необходимо поворачивать регулятор отскока по часовой стрелке, замедляя скорость разжатия амортизатора, пока вы не почувствуете, что подвеска работает как нужно.

А теперь едем катать
Проверьте ваши настройки и убедитесь, что все работает так, как нужно. Прежде, чем гнать вниз по трейлу, подвиньте индикаторные о-ринги к пыльникам на амортизаторе и вилке (в начало хода). После спуска по трейлу посмотрите, на сколько хода работала ваша подвеска, положение колец на ноге вилке и штоке амортизатора покажет максимальное сжатие подвески. Это лучший способ узнать, используете ли вы весь потенциал подвески вашего велосипеда. Если вы выглядите так, как этот парень на фото – вы успешно настроили подвеску своего Transition.

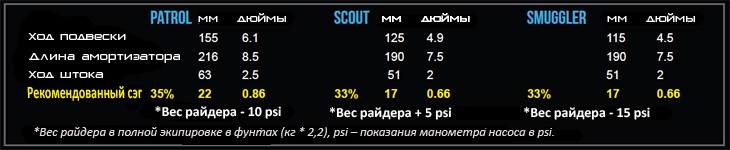

Таблица быстрой настройки подвески Giddy Up
Пример: райдер весом 170 фунтов (77*2,2 кг) может начинать с давления в амортизаторе 160 psi на Patrol, 175 psi на Scout и 155 psi на Smuggler. Помните, что эти цифры – не догма, и для настройки идеального сэга может понадобиться качать чуть больше или чуть меньше. Однако если вы все измерили правильно и настроили байк в тех пределах, которые мы рекомендовали в инструкции выше, вы готовы к катанию по трейлам.

Мы не делали подробную табличку под любой вес райдера, поскольку на настройки влияет очень много переменных, разные типы амортизаторов, по-разному откалиброванные насосы, условия внешней среды и так далее, мы просто не можем все это учесть. Нам кажется, что лучше всего начинать с базовых настроек подвески, которые мы описали выше, и проводить точную настройку подвески велосипеда уже непосредственно во время катания. Мы хотим, чтобы вы знали как можно больше о своем новой байке и о работе его подвески. И лучший способ этого добиться – научить вас настраивать байк самостоятельно.
