Эта статья поможет вам собрать все необходимые запчасти для сборки планетарного привода Shimano. Мы распределили втулки по сериям, а также указали необходимое оборудование. Определившись с моделью втулки, вы легко подберете необходимые компоненты для ее установки.

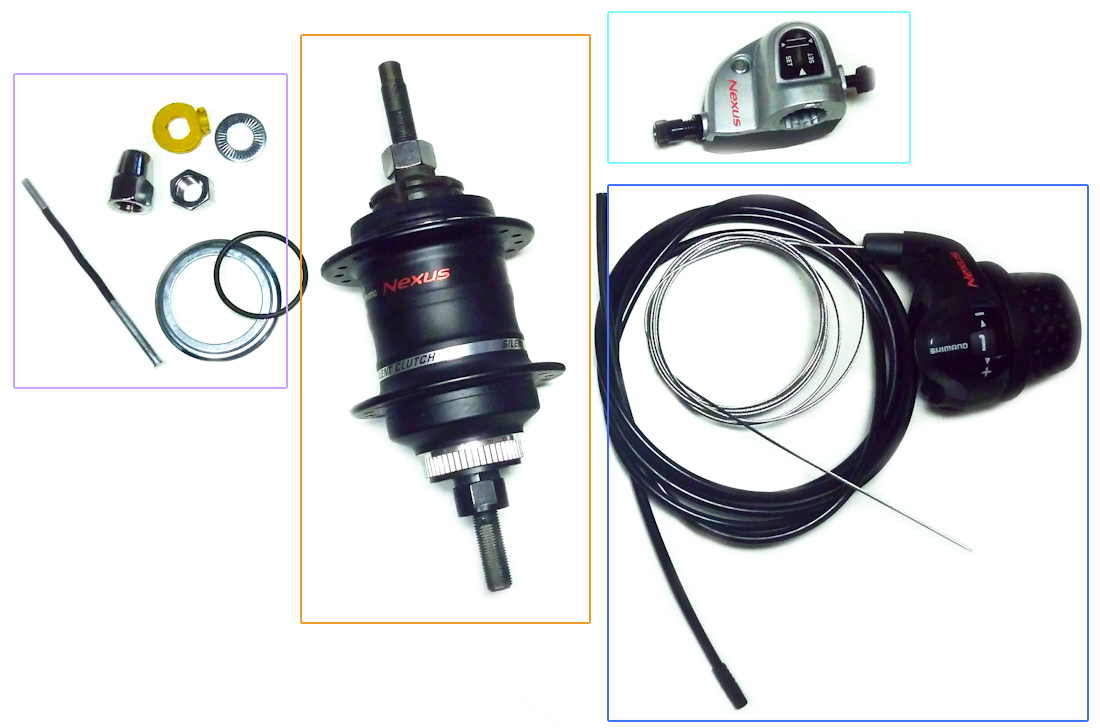

Основной набор выглядит следующим образом:
ВТУЛКА + МОНТАЖНЫЙ КОМПЛЕКТ + ШИФТЕР + ПЕРЕКЛЮЧАТЕЛЬ

Переключатель может идти вместе с шифтером или с монтажным комплектом, в зависимости от серии втулок.

Таблица оборудования для планетарных втулок Shimano с электронным переключением Di2:

серия

тормоз

модель

монтажный к-кт

переключатель

шифтер

Di2 ALFINE	C.Lock	SG-S705 11ск	SM-S705	MU-S705A	ST-R785 + SC-MT800

	C.Lock	SG-S7051-8 8ск		MU-S705B	SW-S705 + SC-MT800

серия

тормоз

модель

монтажный к-кт

шифтер

Di2 NEXUS INTER-8	Roller	SG-C6061-8R	SM-8S56 + MU-S705B	SW-S705 + SC-MT800

	V-brake	SG-C6061-8V

	Ножной	SG-C6061-8C

	C.Lock	SG-C6061-8D

	Ножной +диск RTC-60	SG-C6061-8CD

Таблица оборудования для планетарных втулок Shimano с механическим переключением:

серия

модель

монтажный к-кт

шифтер

ALFINE	SG-S700 11ск.	SM-S700	SL-S700

	SG-S7001-8 8ск.	SM-S7000-8	SL-S7000-8

серия

тормоз

модель

монтажный к-кт

шифтер

NEXUS INTER-8	Roller	SG-C6011-8R	SM-8S31	SB-C6000-8 SL-8S31 SB-8S20-A

	Roller	SG-C6001-8R

	V-brake	SG-C6011-8V

	V-brake	SG-C6001-8V

	Ножной	SG-C6001-8C

	C.Lock	SG-C6001-8D

	Ножной +диск RTC-60	SG-C6001-8CD

серия

тормоз

модель

монтажный к-кт

шифтер

NEXUS INTER-7	Roller	SG-C3000-7R	SM-7R45	SB-S3000-7 SL-7S50 SB-7S45 SL-7S31

	Ножной	SG-C3000-7C	SM-7C25

серия

тормоз

модель

монтажный к-кт

шифтер

NEXUS INTER-3	Roller	SG-3R40	SM-3R40	SL-3S41 с перекл-ем BC6 SL-3S41 SL-3S42 SL-3S35 с перекл-ем BC6 SL-3S35 с перекл-ем BC3

	Ножной	SG-3C41	SM-3C41

	C.Lock	SG-3D55	SM-3D55

Так же вам понадобятся задняя звезда и возможно дополнительный комплект крепежных гаек, если стандартные не подходят по тем или иным причинам.

Звезда Alfine S500

Звезда SM-GEAR
(для всех серий)

На страницах товаров указаны оригинальные артикулы, которые вы можете использовать для поиска других подходящих запчастей.
